Micro-Vu影像測量儀工作原理
經由光學變焦鏡頭組系統放大，并使用高分辨率的攝影機得到影像畫面，使用InSpec測量軟件，對影像像素進行分析，獲取影像畫面中單個或多個幾何元素，并根據像素計算幾何元素本身的形狀以及位置。
通過馬達和光學尺控制機臺移動，得到不同位置的影像畫面進行組合分析，可獲得多個元素間的相對位置系，并可通過拼接不同位置的影像，獲得被測量工件的整體二維影像圖輸出。
以二維的影像測量為主，也可以結合接觸式探針系統，測量工件側面的孔洞或是溝槽等，或是結合旋轉夾頭測量系統，以旋轉的方式測量軸件，或是結合激光測量系統，執行高度測量、快速對焦以及工件平面度的測量。
Micro-Vu影像測量儀可以對各種復雜的工件輪廓和表面形狀進行精密測量，廣泛應用于光電與太陽能、手機、筆電、電腦及周邊、攝像頭模組、顯示器與觸控面板、橡塑膠、PCB&FPC、醫療、半導體、航空航天、機車/汽車、精密模具、沖壓、自動化及周邊等行業零配件的檢測。

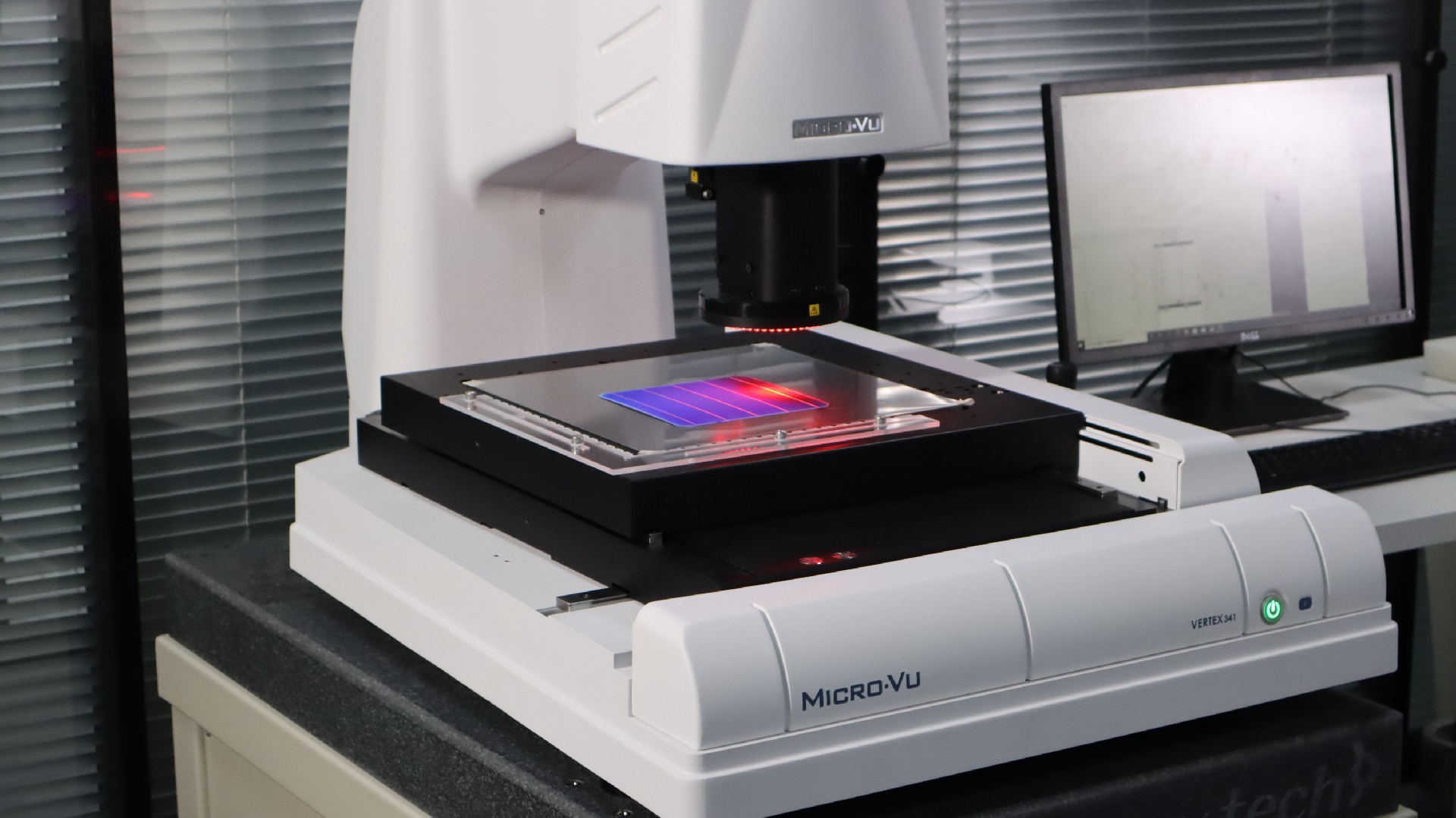

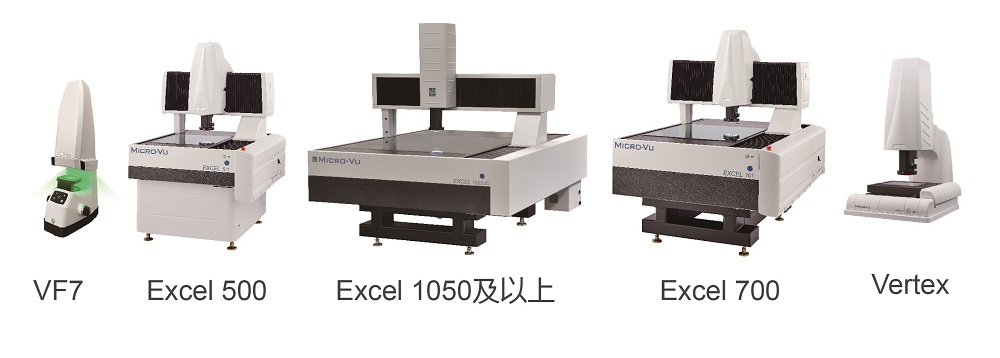

Micro-Vu影像測量儀分類
按照操作方式
Micro-Vu測量儀分為：
1. 手動影像測量儀，主要機型為Sol；
2. 全自動影像測量儀，主要機型為Vertex和Excel；
3. 一鍵式測量儀，主要機型為VF7。
手動系列相對于全自動系列價格相對便宜，但是操作起來不夠簡便省時。全自動系列的操作更加便捷高效，適合大批量快速測量。
按照測量行程
Micro-Vu測量儀分為：
小行程（XY）：250x160 mm-315x315 mm
中行程（XY）：420x520 mm-660x700 mm
大行程（XY）：1050x1050-1600x2500 mm
Z軸測量范圍：160 mm-400 mm
按照攝影機的顏色
Micro-Vu測量儀分為：
彩色系統：采用白光LED照明系統，系統提供生動的色彩信息，加強色彩部位的對比度。
黑白系統：采用紅光LED照明系統，與白光LED照明系統相比，光學分辨率更高。
按照結構
Micro-Vu測量儀分為：
懸臂式影像測量儀，如Vertex系列。
龍門式影像測量儀，如Excel系列，包括Excel 510系列，700系列，1050系列，1600系列，1650系列，以及超大行程的200系列和250系列。
Micro-Vu影像測量儀的結構
1
機械結構：
底座，立柱或橋框，精密測量平臺，以及鋁合金外殼。
2
影像系統：
變焦鏡頭；
高分辨率的CMOS攝影機；
可程式化的光源控制系統：表面光，輪廓光，以及同軸光。
3
傳動控制系統：
三軸向伺服馬達系統；
單主軌式軌道設計；
自動對位驅動系統。
4
復合式多功能測量軟件，在購入后加裝接觸式探針、激光、旋轉夾頭等配件，不需要再追加軟件。
軟件包含校正功能、測量功能、幾何公差檢測、數模導入、自動輪廓掃描、自動調光、報告輸出、計算器、密碼保護等功能。
