技術分享｜Micro Vu在光伏電池片、網版中的測量應用

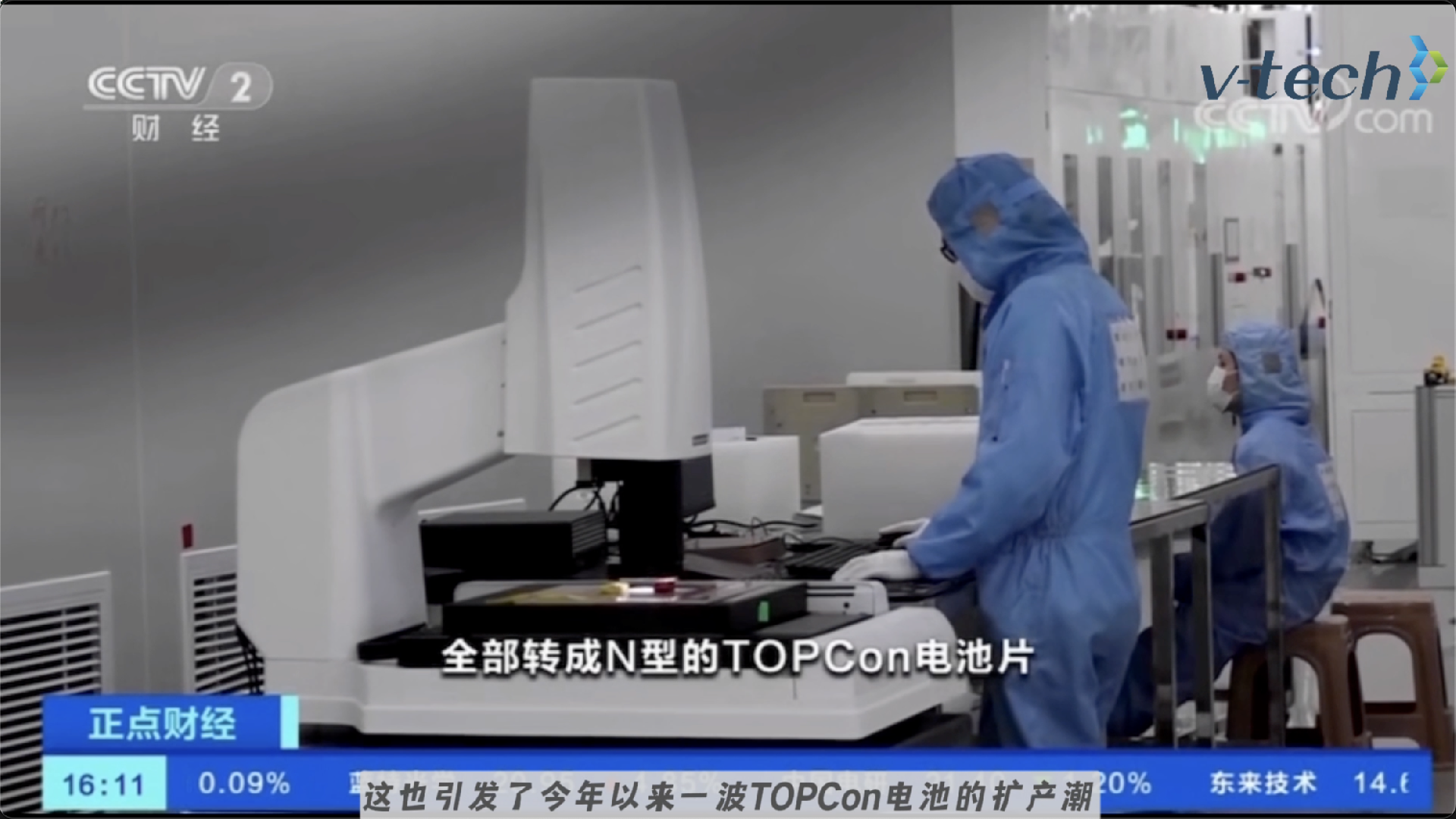

光電轉化效率是光伏行業的關鍵指標，而電池片生產又是控制轉化效率的核心環節，光伏電池的技術迭代一直備受行業關注。新一代電池技術TOPCon在光伏轉化效率上實現了大跨越，超過了現在主流的PERC電池，這也引發了今年以來一波TOPCon電池的擴產潮。

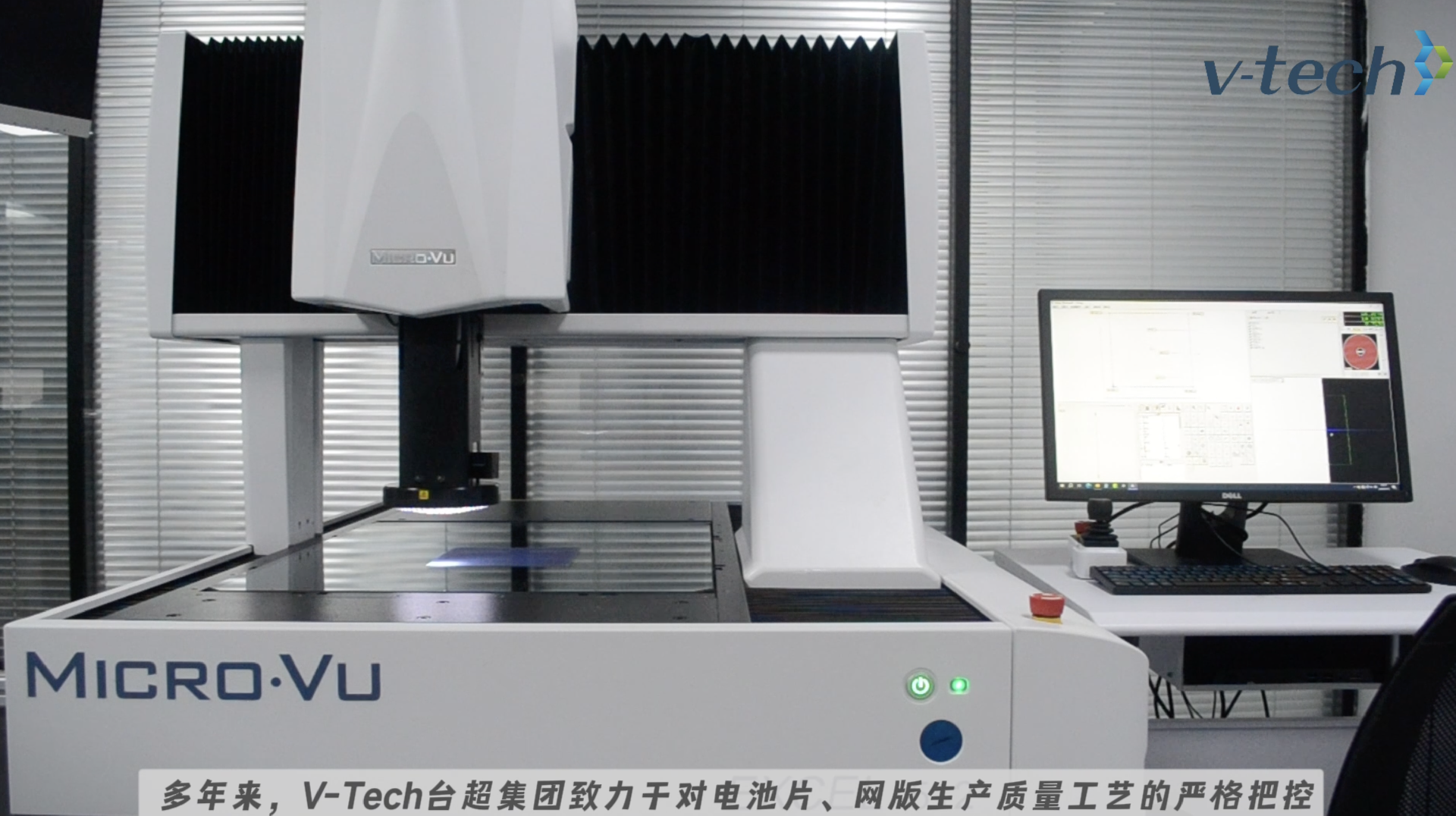

多年來，V-Tech臺超集團致力于對電池片、網版生產質量工藝的嚴格把控，服務于太陽能光伏行業，在行業中處于領先地位。

電池片的測量難點在于：

1. 每個環節的工藝要求都很高，相較于中心值都只能存在微米級的偏差；

2. 電池片由于本身吸光的特性，所以很難呈現出比較高亮和清晰的影像；

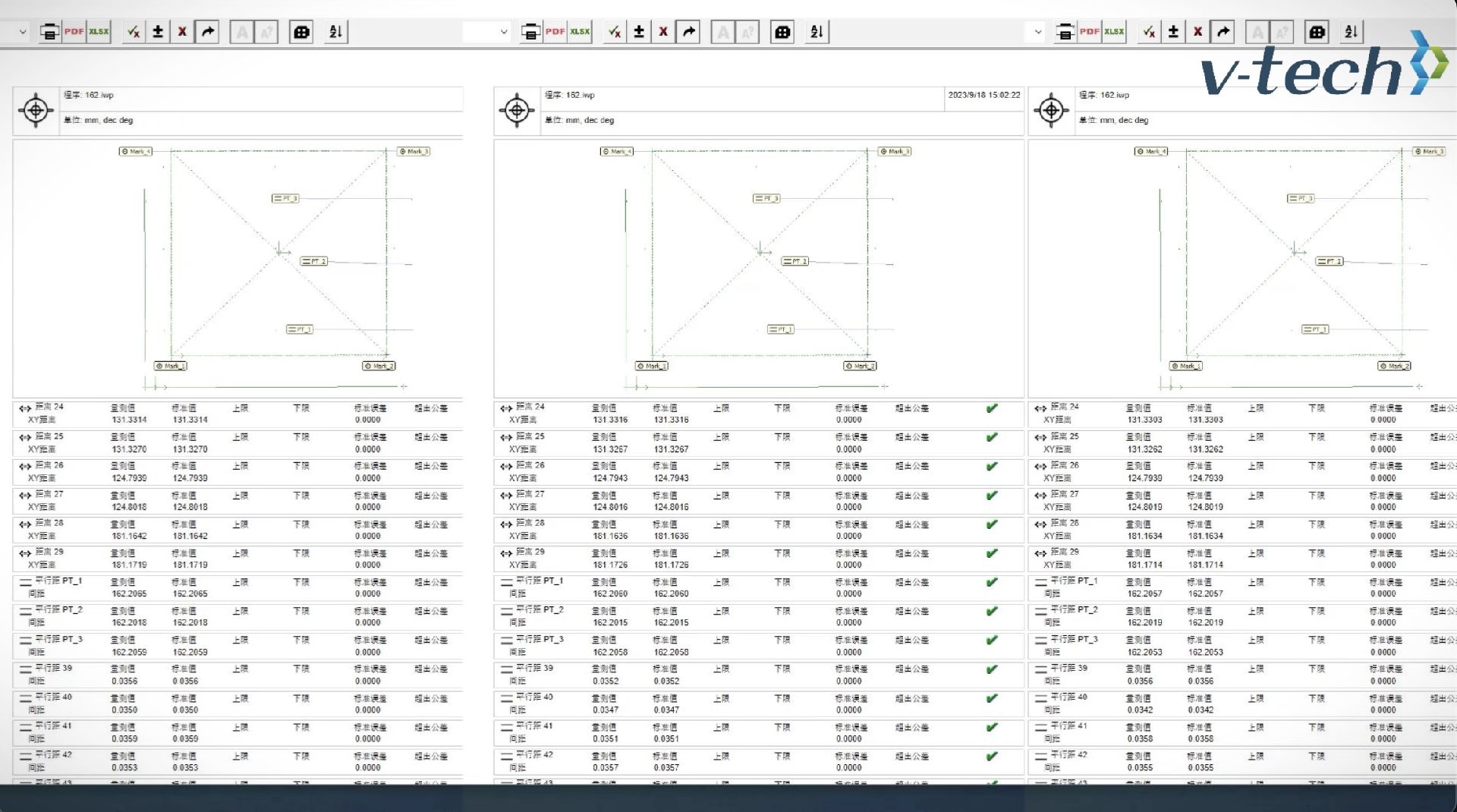

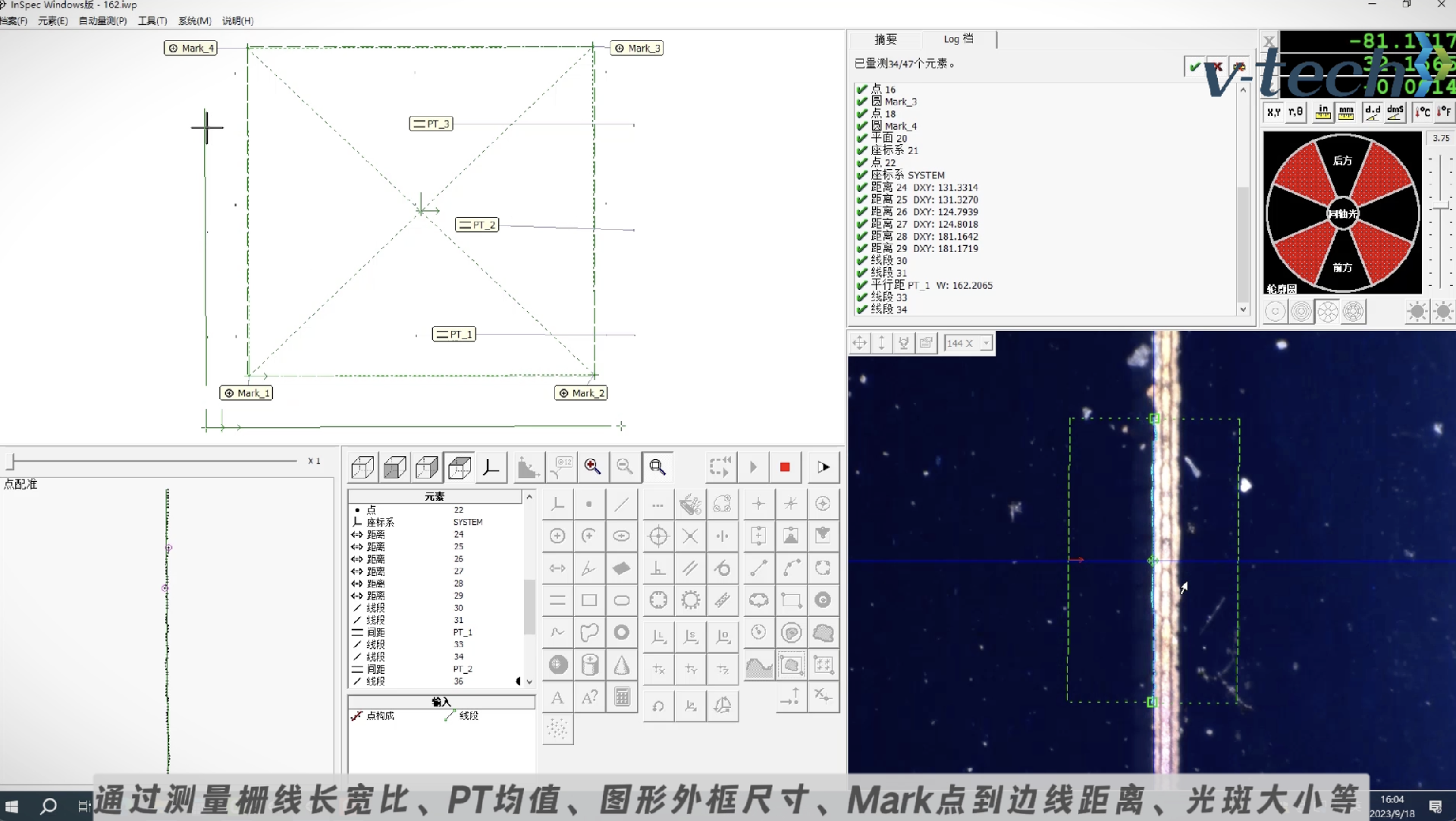

V-Tech臺超集團代理的Micro Vu影像測量儀精度穩定，其五環八向可程序化控制式光源可以準確提供所需的光源強度和光線方向，更好地做到產品外形特征的捕捉與準確量測，嚴格把控電池片在生產過程中的來料檢驗、激光SE、印刷燒結三個環節的生產質量。通過測量柵線長寬比、PT均值、圖形外框尺寸、Mark點到邊線距離、光斑大小等，可以確保來料柵線品質、激光刻槽精度以及絲網印刷質量效果。從測試數據來看，機器測量重復性能達到2微米內。

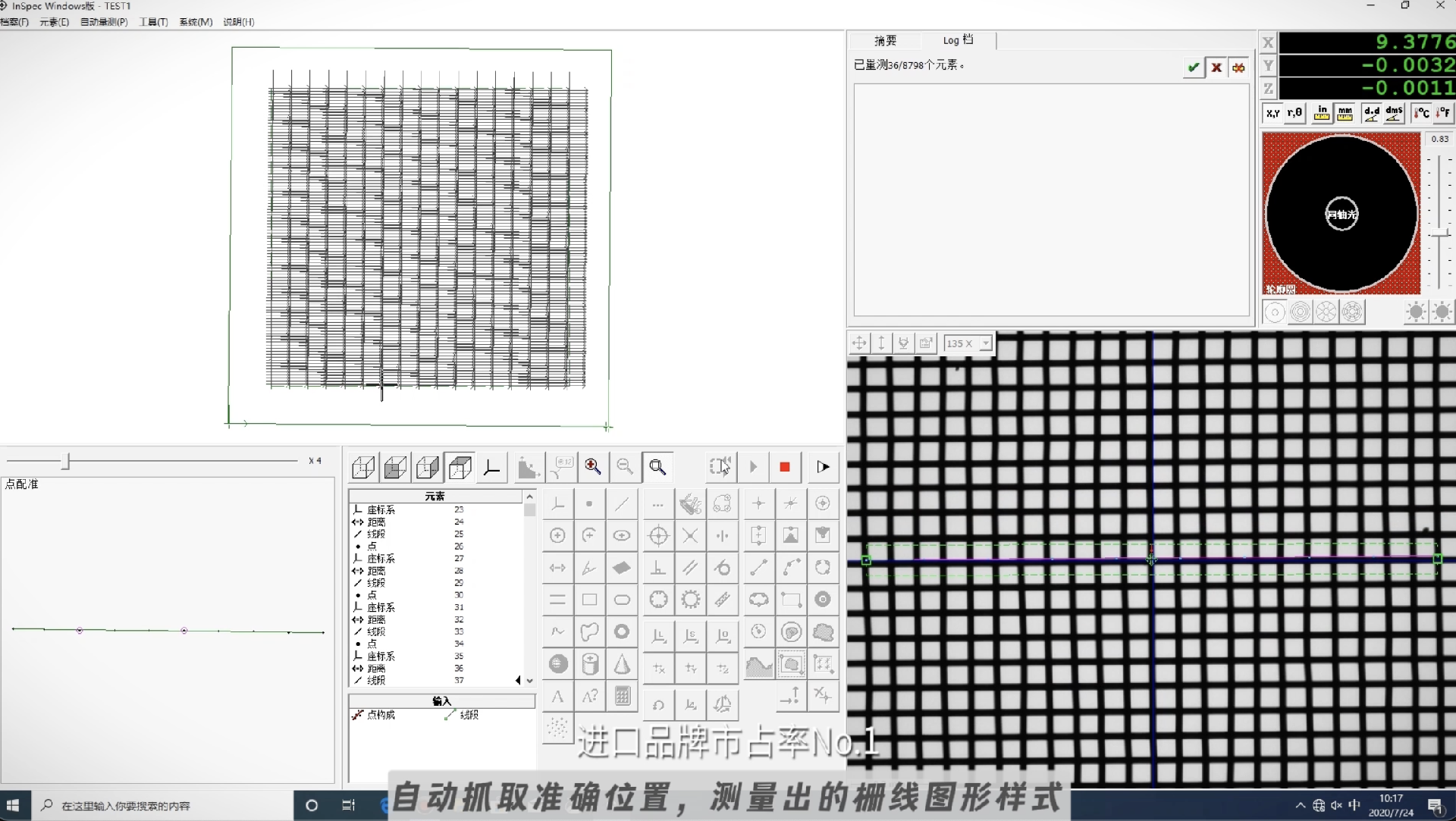

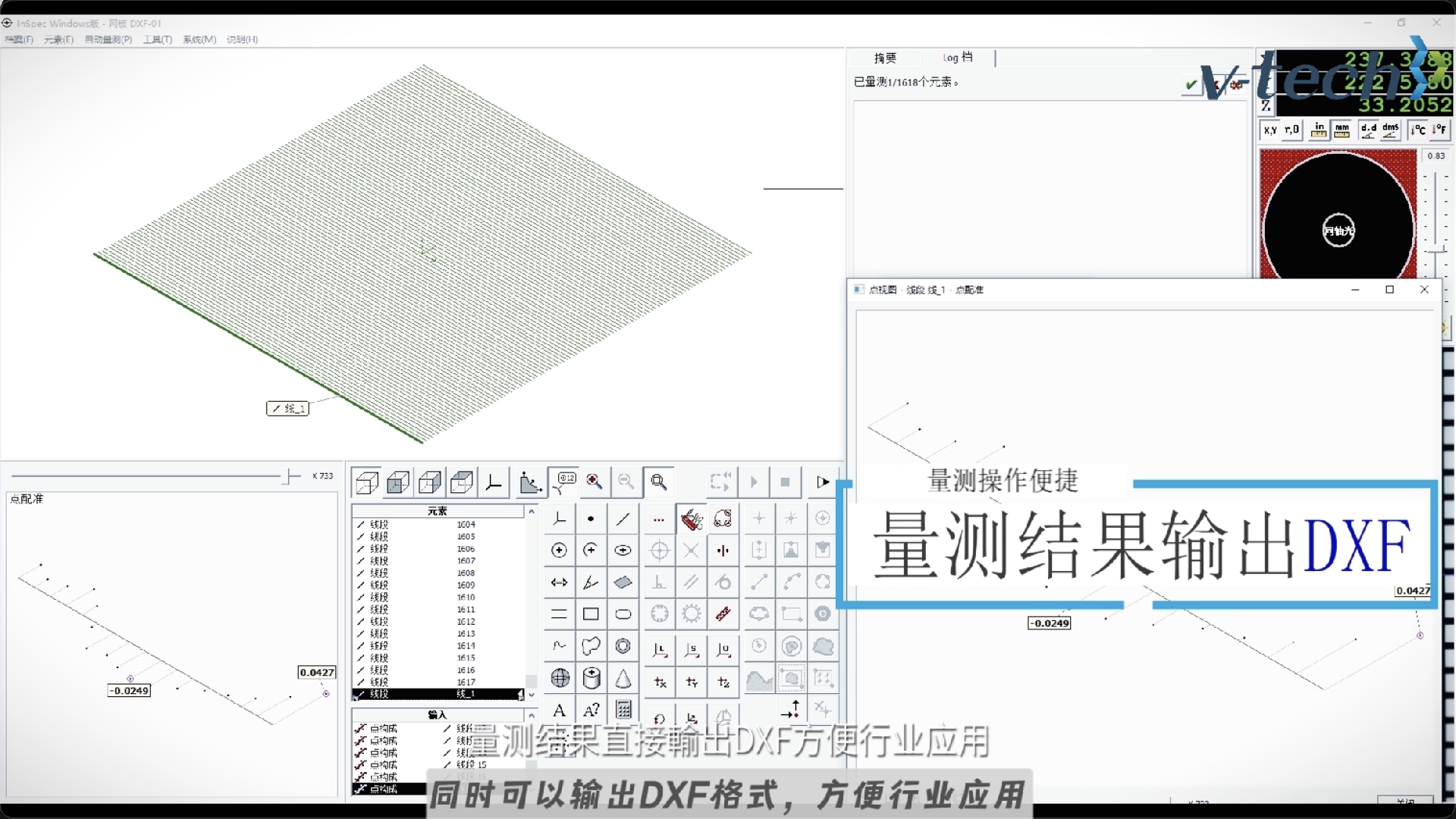

針對太陽能網版行業，除了各項基本尺寸，諸如線寬、PT均值、Mark點到邊距離外，Micro Vu可以自動追蹤并跟隨網版柵線的曲率變化，自動抓取準確位置，測量出的柵線圖形樣式，同時可以輸出DXF格式，方便行業應用。

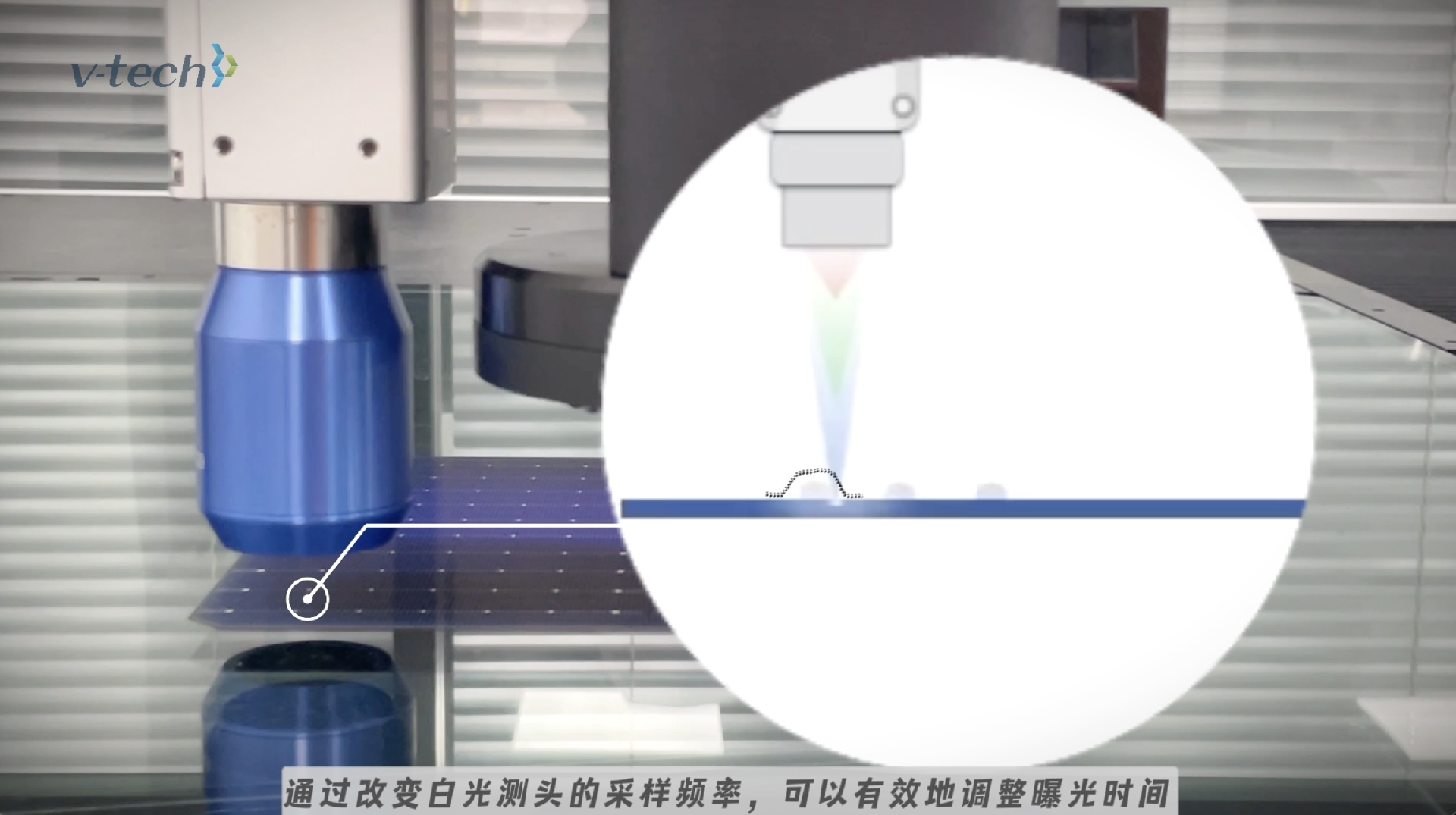

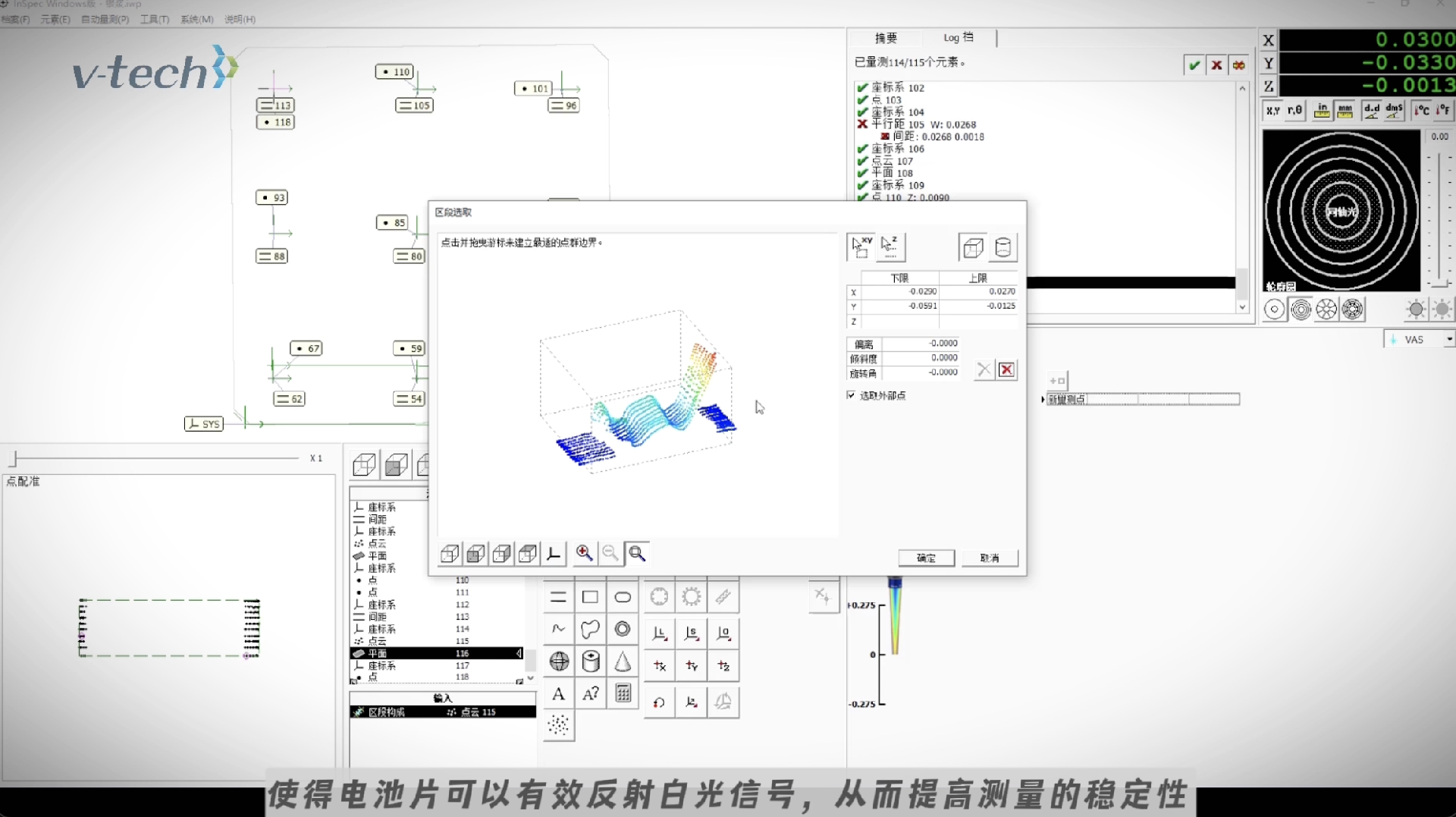

Micro Vu影像量測儀在配合VAS白光共聚焦測頭時同樣可以測量絲網印刷后細柵線上銀漿的柵線高度。通過改變白光測頭的采樣頻率，可以有效地調整曝光時間，使得電池片可以有效反射白光信號，從而提高測量的穩定性。
